HCCRMS組態監控系統是一個綜合信息管理，監視和控制平臺，是國內先進工業自動化控制系統，屬前沿高科技產品。系統平臺可廣泛應用于計算機機房監控，樓宇自動化，環境檢測，橋梁和大壩監測，水處理，及各類自動化生產線的控制。系統采用BS結構，主要控制功能在服務端進行，幾乎所有的操作都可以在不需要停止系統的前提下進行。系統操作方便、使用簡單、功能完善、實用性強具有很好的機房輔助管理效能。

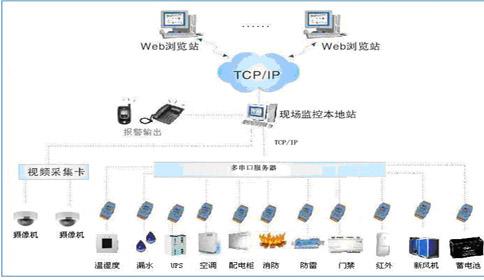

系統結構組成:
系統由本地監控站、遠程瀏覽站、計算機網絡、智能模塊、協議轉換模塊、信號處理模塊、多串口服務器及智能設備等組成。為了增強系統的功能，用戶可根據需要選擇配置多媒體聲卡、智能電話語音卡、視頻卡等設備。

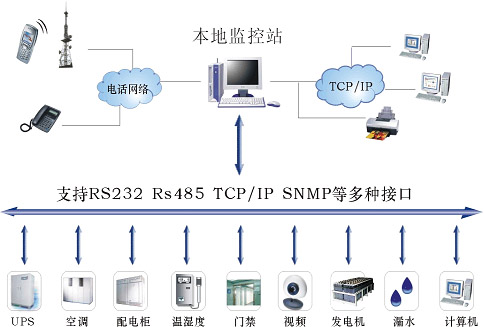

本地監控站:
本地監控站采用工控機來實時采集機房各智能設備的運行參數和運行狀態，監控主機與各現場智能設備之間通訊可根據用戶需要選擇采用RS232、RS485或者采用IP網絡。本地監控站與監控管理中心的通訊采用IP網。
遠程瀏覽站
為方便管理，系統同時提供瀏覽器支持。管理人員無需安裝任何軟件，就可直接通過網絡在任何微機的瀏覽器中，查看到各本地監控站點的所有實時數據，畫面刷新速度將小于4S，可確保其實時性。在瀏覽站可隨時隨地了解設備的實際工作狀況，便于實現管控一體化，系統提供內嵌于瀏覽器的遠程監控模塊。管理人員將可以在瀏覽器中，直接觀看監控畫面，并且該監控畫面應與監控管理站一致，可以通過該界面遠程控制設備運行。
管理模塊
智能模塊用于采集控制模擬量、開關量等信號，將信號傳輸給現場本地站，并接受現場本地站的控制信號。智能模塊分為三種，即智能模擬量采集模塊，智能開關量采集模塊，智能控制輸出模塊。智能模塊采用RS485通訊接口，可以遠傳。

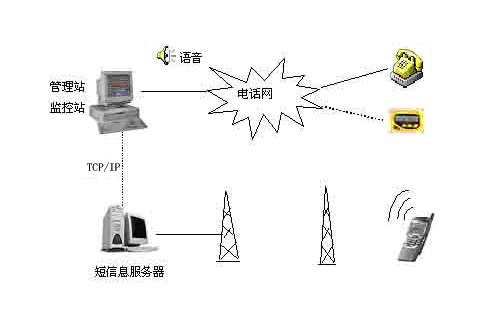

報警網絡設計
在本系統中支持各種形式的報警功能，報警信息可直觀地以各種方式在本地監控界面上進行顯示，或者通過電話網直接以電話、短信的形式傳送給管理人員，也可通過網絡傳送到超級管理站進行統一的處理。
當報警事件達到一定級別（系統報警的級別可隨用戶隨意設定）時，還將觸發語音報警，具體形式有：固定電話、手機、短信等，保證所有的報警信息都能及時、有效地通知給管理人員。同時，所有的報警信息都可輸出到系統的事件查看欄，進行統一處理、確認或打印，方便管理人員對各報警事件進行統一的管理。
